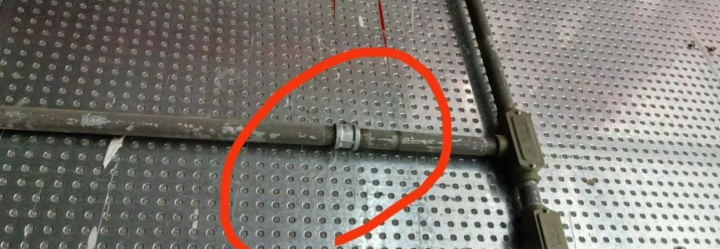

防爆区域钢管与钢管之间的连接使用非防爆普通管件
GB 50257-2014《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》
5.3.3电气管路之间不得采用倒扣连接;当连接有困难时,应采用防爆活接头,其接合面应密贴。
条文说明:5.3.3 电气管路采用倒扣连接时,其外露的丝扣必然过长,不但破坏了管壁的防腐性能,而且降低了管壁的强度。
隐患:防爆配线钢管等电位连接点(保护联结导体)采用焊接方式
依据:《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB 50257 - 2014)
《建筑电气工程施工质量验收规范》(GB 50303 - 2015)等相关标准规范明确要求,镀锌钢导管不得采用熔焊连接。
《建筑电气工程施工质量验收规范》中还特别指出,金属导管严禁对口熔焊连接,镀锌和壁厚小于等于 2mm 的钢导管不得套管熔焊连接。
在防爆电气工程中,设计选用镀锌的材料,理由是抗锈蚀性好,使用寿命长,施工中不应破坏锌保护层,保护层不仅是外表面,还包括内壁表面,如果焊接接地线用熔焊法,则必然会破坏内、外表面的锌保护层。外表面尚可用刷防锈油漆补救,而内表面则无法刷漆,这显然违背了设计采用镀锌材料的初衷,若设计既选用镀锌材料,说明中又允许熔焊处理,其推理上必然相悖。

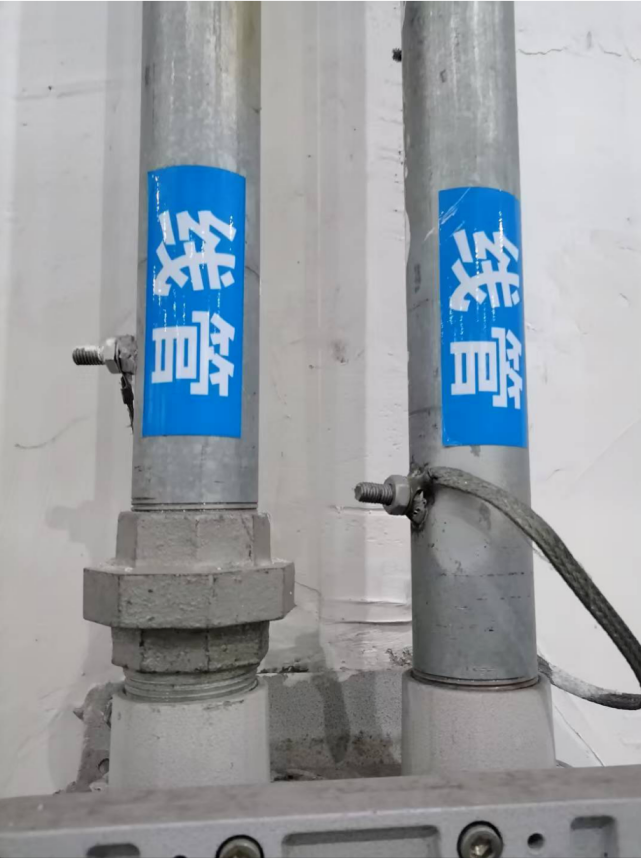

对镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端跨接保护联结导体的做法既可采用锡焊焊接连接,也可采用专用接地卡连接,由于导管连接部位的不确定性,对高处施工或施工作业环境狭小的场所锡焊连接可能有一定的难度。
建议选用专用接地卡固定保护联结导体。

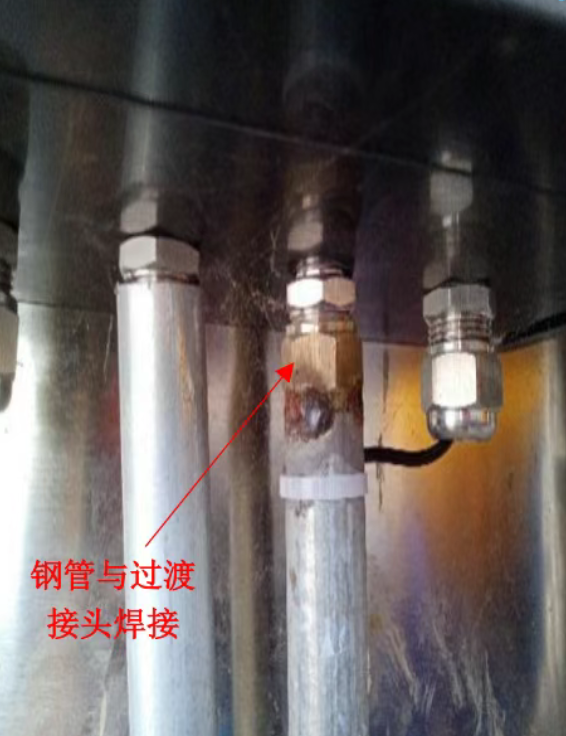

爆炸环境钢管与设备连接错误采用焊接、绝缘胶带方式
GB 50257-2014《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》
5.3.2 钢管与钢管、钢管与电气设备、钢管与钢管附件之间的连接,应采用螺纹连接,不得采用套管焊接,并应符合下列规定:

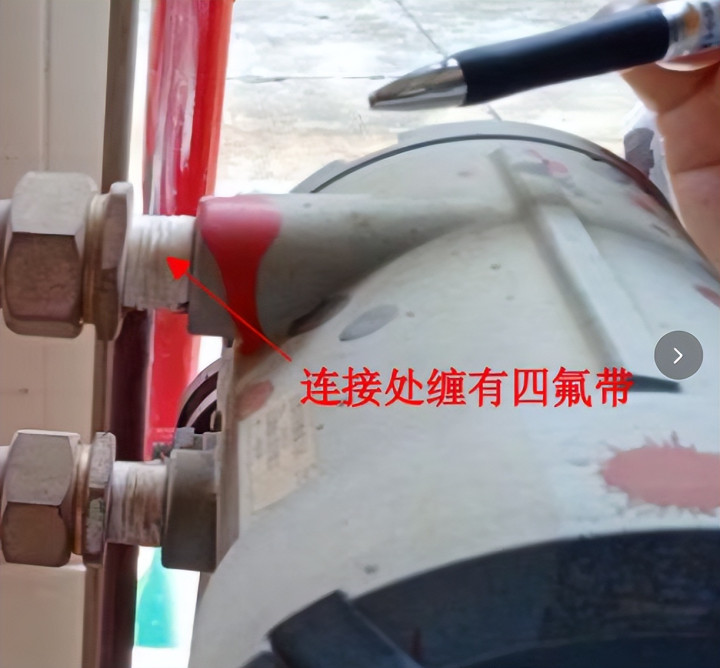

1.螺纹加工应光滑、完整、无锈蚀,钢管与钢管、钢管与电气设备、钢管与钢管附件之间应采用跨线连接,并应保证良好的电气通路,不得在螺纹上缠麻或绝缘胶带及涂其他油漆。
防爆区域 非防爆管件连接的危害
在防爆区域中,使用非防爆管件连接会导致以下主要危害:
安全隐患增加:非防爆管件连接不能有效隔离爆炸性环境,容易导致火花或高温引发爆炸,造成人员伤害和财产损失。
电气连接不可靠:根据 GB 50257-2014《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》,电气管路之间不应采用倒扣连接。当连接有困难时,应采用防爆活接头,并确保其接合面密贴。非防爆管件连接无法满足这些安全要求。
影响系统性能:非防爆管件连接可能会影响电气系统的正常运行,导致系统性能不稳定,甚至损坏设备。
因此,在防爆区域中,必须使用符合防爆标准的管件和连接方式,以确保系统的安全运行。
